Cesta k vývoju a výrobe zariadení
pre extrakciu účinných látok z bylín a korenín
Ing. Ivan Malík CEO a zakladateľ spoločnosti
Od r. 2005 – 2012 som pracoval v Bulharsku na rôznych technických a obchodných projektoch.
V r. 2010 som založil spoločnosť MISCTHANTUS LTD. Bulharsko , kde doteraz pôsobím ako jediný spoločník a CEO.
Zaoberal som sa rôznymi technickými projektami spracovaním energetických rastlín a projektami v oblasti životného prostredia.
V r. 2012 ma oslovili priatelia z Kalifornie USA, s tým že v Bulharsku je obrovská tradícia extrahovania bylín a korenín vodno parnou destiláciou. Dostal som od priateľov inžiniersku výzvu vyrobiť malé extrakčné zariadenie, ktoré malo splnať parametre, aby sa zmestilo do malej dodávky, dalo sa napájať benzínovým agregátom bol energetický nenáročne, mobilné a vedelo ho obsluhovať aj jednoduchý človek.
Začal som skúmať rôzne typy extrakcií a po spojení sa s pracovníkmi univerzity v Ploudive v Bulharsku sme sa rozhodli vybrať extrakciu tetrefluoroethane.
V r. 2013 sme postavili prvý prototyp extraktora z objemom filtračného koša 10 litrov.
V r. 2014 , keď môj syn Ivan ma zobral na výstavu Cannafest 2014 Praha, kde som sa zoznámil s pánom profesorom Lumírom Hanušom. Toto bol najväčší zlom v mojom živote, kde som pochopil silu a význam konope, ale aj iných bylín a korenín pre ľudské zdravie.
Od tohto prvého novembrového víkendu 2014 sa doteraz nevenujem ničomu inému, len vývoju a výrobe extrakčných zariadení , extraktov a vývoju a výrobe produktov z nich.
Poznámka: na tejto výstave som predal extrakčné zariadenia zákazníkom do Veľkej Británie, Bulharska a Českej republiky – dosť motivujúce.
V tomto extrakčnom zariadení som začal robiť extrakcie bylín, korenín a porovnávať tieto extrakty vodno parnou etanolovou a CO2 extrakciou. Vtedy začala aj moja spolupráca Bulharskou akadémiou vied v Sofií.
I, II, III – GENERÁCIA

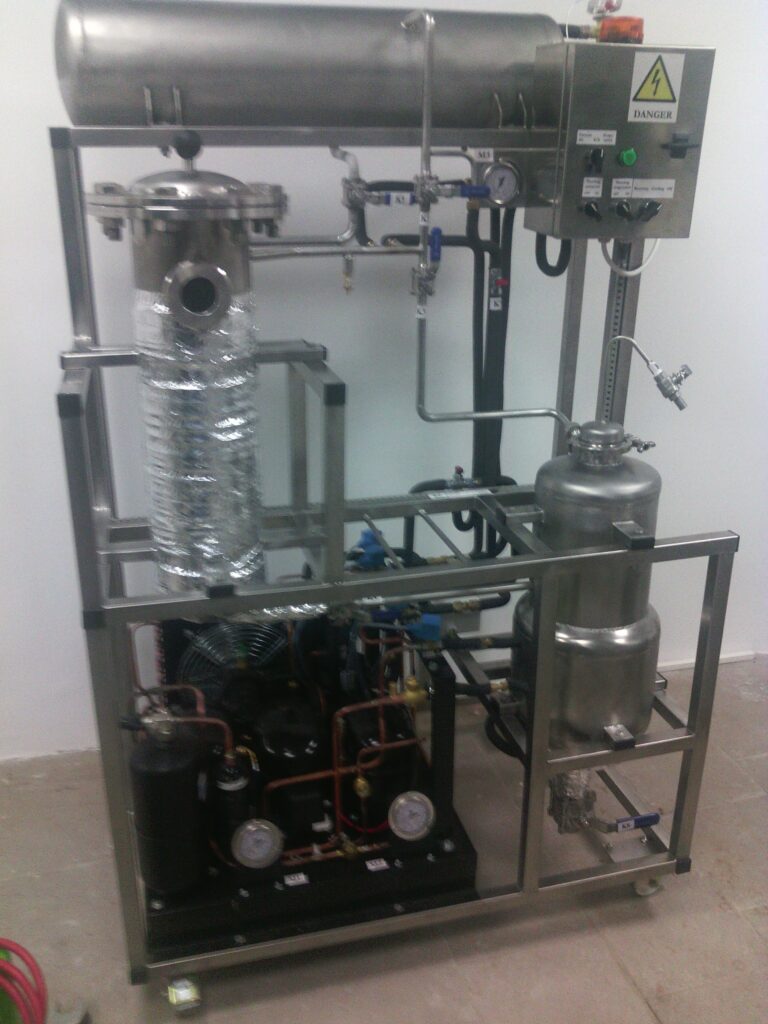

Extrakčné zariadenie I až IIII generácie pracujú na gravitačnom princípe. I generácia je čisto lineárna to znamená, že všetky procesy prebiehajú jeden sa druhým postupne extrakcia, destilácia a skvapalňovanie solventu. Extrakčné zariadenie I. generáciu je čisto manuálne z obsahom filtračného koša 10 litrov.

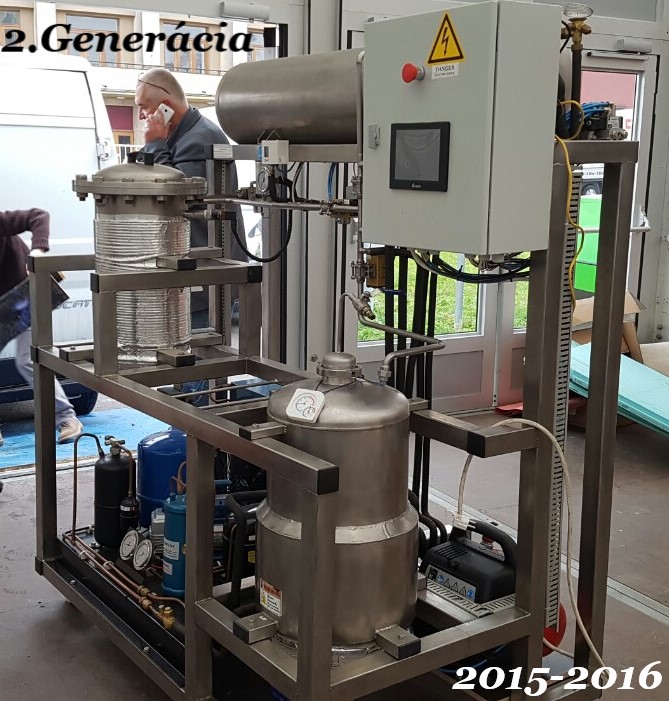

II. generácia extrakčného zariadenia je tak isto lineárna, ale už je to poloautomat kde jednotlivé procesy sú riadené počítačom v poloautomatickom režime.
Toto zariadenie bolo uvedené do prevádzky 2016 a bolo vyvíjane čiastočne v Bulharsku a čiastočne na Slovensku.
V r. 2017 som sa pre potrebu špecializovanej strojárskej výroby som presunul definitívne vývoj a výrobu na Slovensko.

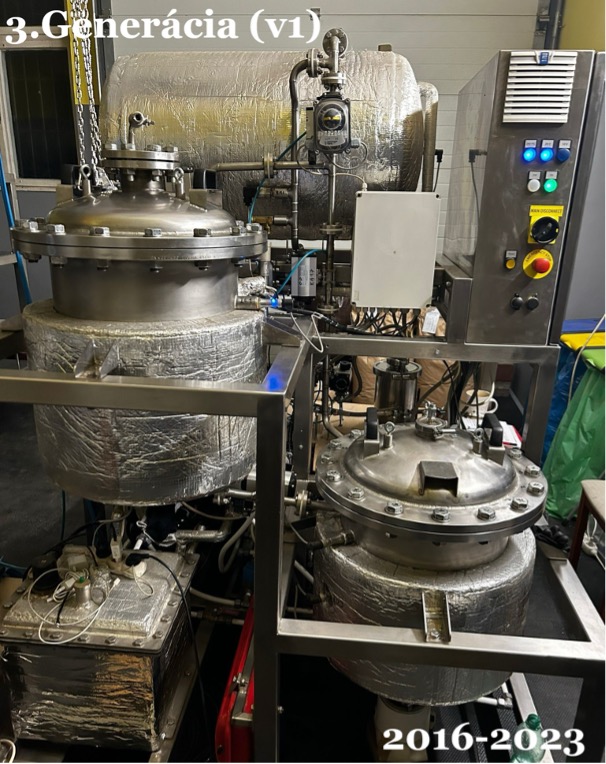

V r. 2018 som vyvinul extrakčné zariadenie III. generácie, ktoré ešte stále pracuje na princípe gravitácie. Všetky procesy v polo automatickom aj automatickom režime už prebiehajú paralelne to znamená, že proces extrakcie, destilácie a skvapalňovanie solventu prebieha súbežne. Toto zariadenie má objem filtračného koša 30 litrov.
Tieto zariadenia sa začali vyrábať a vyrábajú sa doteraz.
III. generácia extrakčného zariadenia s objemom filtračného koša 120 litrov.
V r. 2021 som založil spoločnosť TETRA EXTRACTION PRODUCTS za účelom vývoja a výroby veľkých extrakčných zariadení už pre potreby veľkých pestovateľov a výrobcov extraktov. V tejto spoločnosti som jediný akcionár a CEO. Vybudovali sme certifikované laboratória, extrakčné centrum aj výrobu výživových doplnkov, kozmetiky a potraviny.
V r. 2022 sme začali s výrobou tohto extrakčného zariadenia, ktoré môže pracovať v poloautomatickom aj automatickom režime, kde obsah filtračného koša je cca 120 litrov a objem solventu v extraktore a destilátore je po 230 litrov. Technické parametre uvádzam následne.
EXTRAKČNÉ ZARIADENIE 230LE–230LD–120LF-40MICRO–400V/50HZ
Extrakčné zariadenie tohto typu pracuje na princípe ako predchádzajúce generácie extrakčných zariadení. Objem spracovanej suroviny je oveľa vyšší ako pri predchádzajúcich typov.
Aj v tomto prípade sa používa ako solvent 1,1,1,2 tetrafluoroethane, ktorý je tekutý plyn netoxický , nevýbušný, nehorľavý a vo všeobecnosti pokladaný za bezpečný plyn GRAS podľa nariadenia FDA pre americký úrad pre kontrolu liečiv a potravín v USA. Naša extrakčná metóda je oficiálna v EÚ podľa nariadenia európskej komisie (EC DIRECTIVE 2009/32).
Parameter | Tetra extraction equipment |
Typ | TEE 230LE-230LD-120LF-40 MICRO -400V/50 Hz |
Pracovné napätie | 400V/50 Hz |
Napätie riadiaceho systému | 24 V DC |
Solvent – R134a | 370 l = 480 kg |
Tepelné medium | 250 l = 250 kg |
Maximálny tlak ovládania ventilov | 0,8 MPa (8 bar) |
Maximálny pracovný tlak pre solvent (R134a) | 1,5 MPa (15 bar) |
Maximálny objem vstupného materiálu pre filter 40 micronov | 120 litrov |
Maximálny objem extraktora | 230 litrov |
Maximálny objem destilátora | 230 litrov |
Denný výkon zariadenia: | 480 to 600 litrov suchého materiálu – bylín 100 to 400 kg suchého materiálu – bylín |
Vlhkosť vzduchu | Max. 70 % vlhkosť vzduchu |
Pracovná teplota | -10 °C to + 40°C |
Rozmery zariadenia (dĺžka x šírka x výška): · Modul Extraktora a Destilátora · Modul Rezervoára a Regeneračných jednotiek · Chillera · Rozvádzača |
220 cm x 140 cm x 230 cm 220 cm x 140 cm x 270 cm 60 cm x 81 cm x 142 cm 100 cm x 50 cm x 180 cm |
Hmotnosť – bez medií | 2 200 kg |
Celková hmotnosť | 3000 kg |

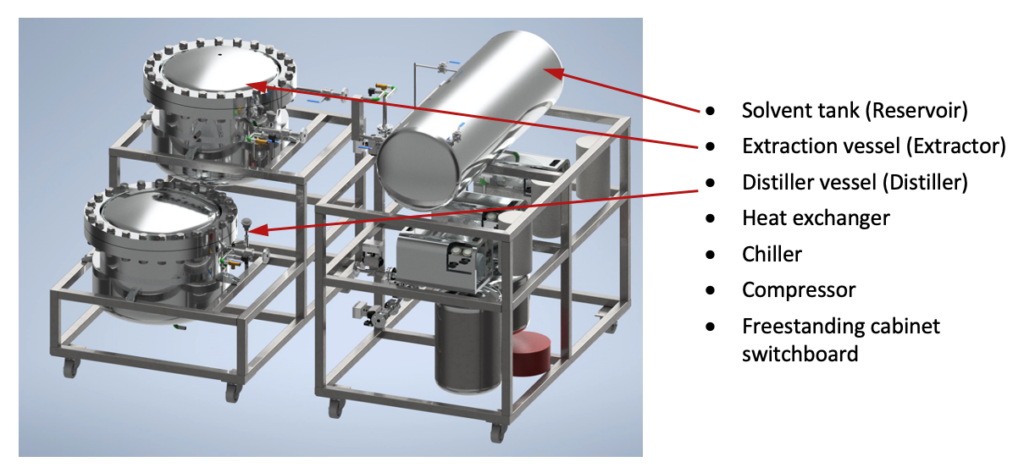

Základné jednotky technológie:
V nasledujúcej tabuľke uvádzam objem výroby pre Klinček ( Eugenia caryophyllata) a Rumančeka kamilkového (Matricaria chamomilla).
TYP SUCHÉHO MATERIÁLU/BYLINY | SUROVINA/KG | EXTRAKT/KG | VÝŤAŽNOSŤ% |
KLINČEK (EUGENIA CARYOPHYLLATA) | 300kg/deň | 54kg/deň |
18% |
7500 kg/mesiac | 1350kg/mesiac | ||
90 000kg/rok | 16 200kg/rok | ||
KAMILKA (MATRICARIA CHAMOMILLA) | 160kg/deň | 5 kg/deň |
3% |
4000kg/mesiac | 120kg/mesiac | ||
48 000kg/rok | 1440kg/ rok |

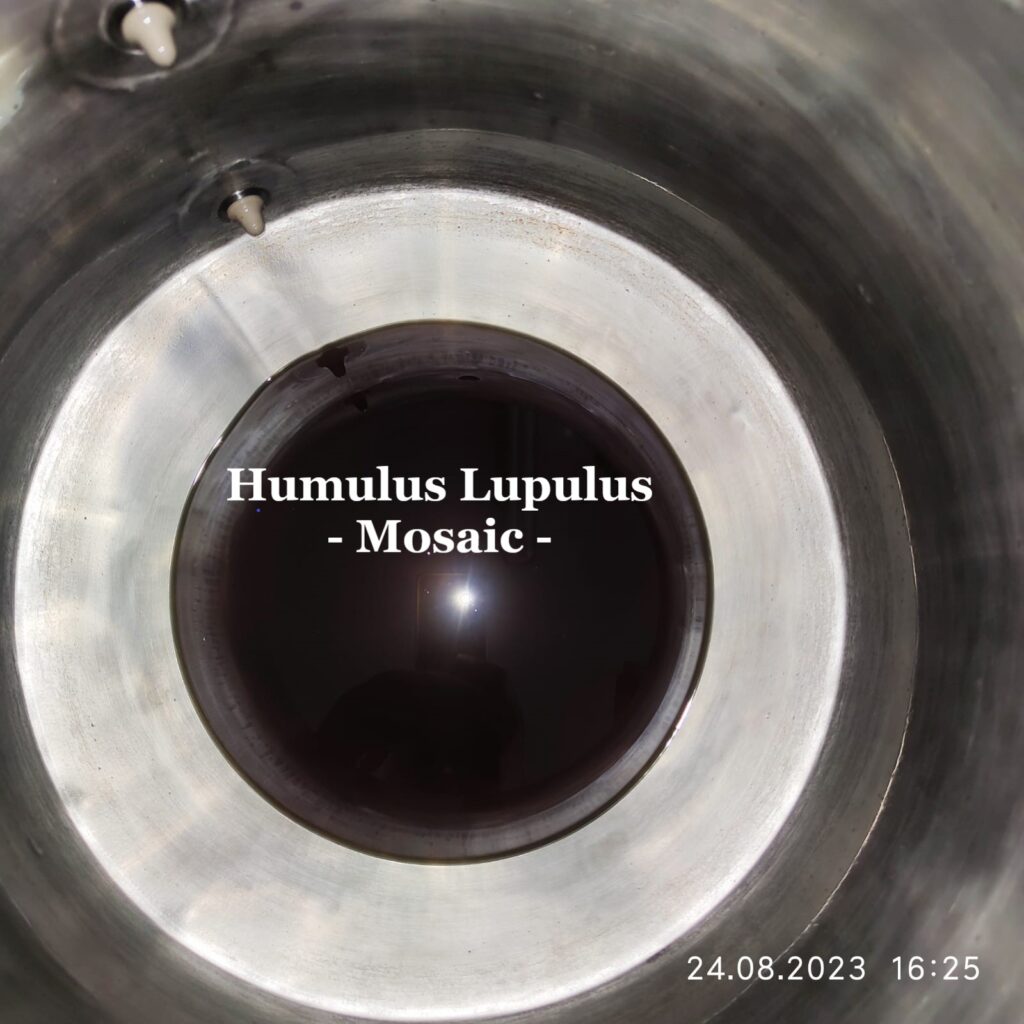

Ukážka extraktov:
Pre viac informácií nás kontaktujte telefonicky (Ing. Ivan Malík, +421 911 868 967),
alebo emailom na adresu malik@tetraextract.com a dohodnite si stretnutie.
